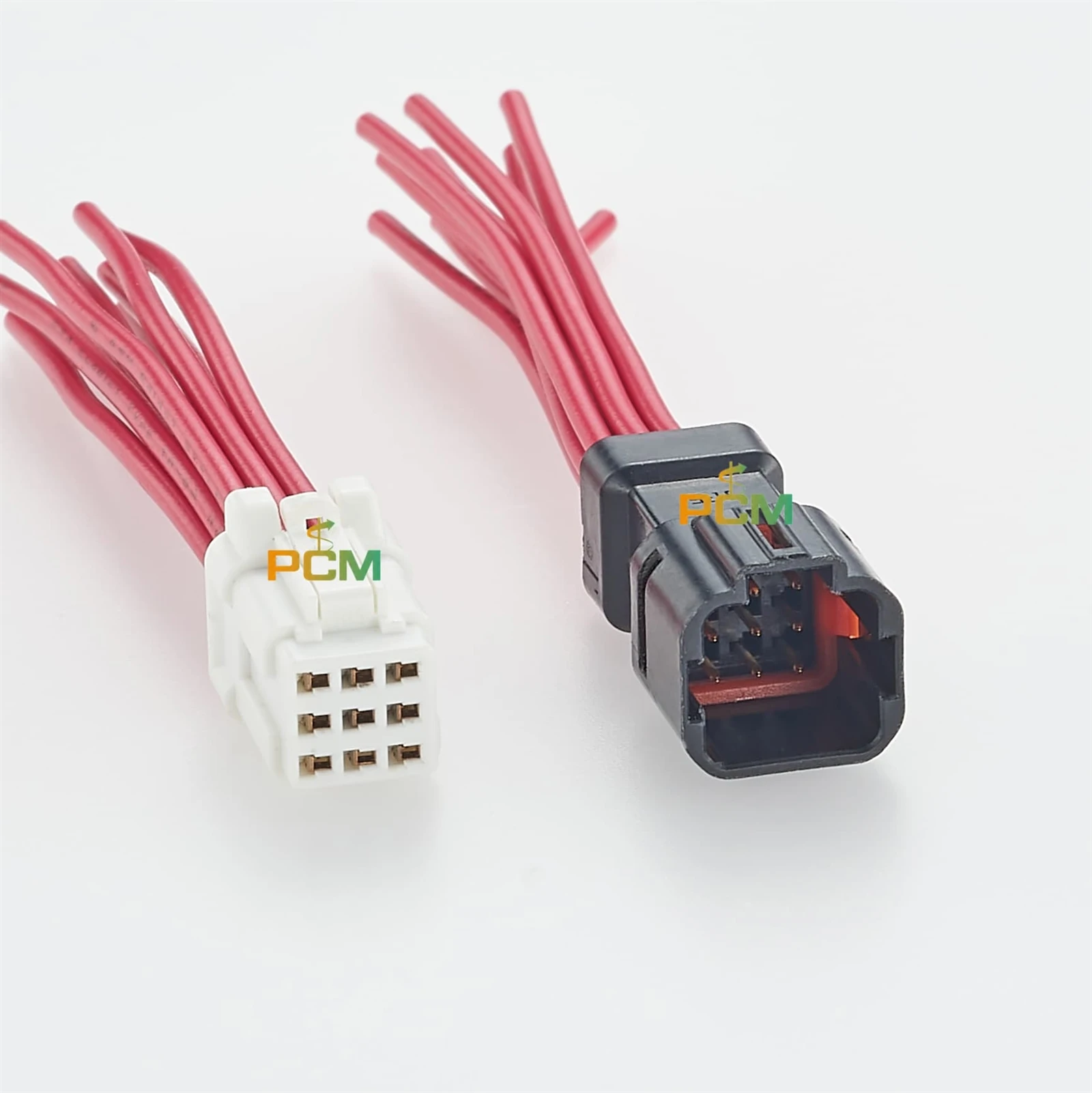

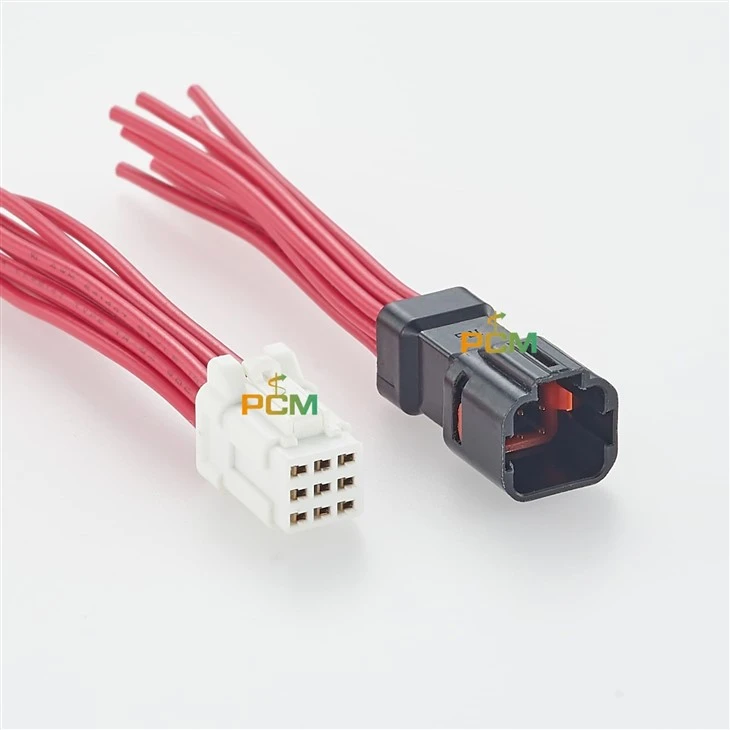

Καλώδιο της σειράς Hirose DF62 DF62W-σε-Σύνδεση καλωδίου

Για να επιτρέψει την ομαλή έλξη μέσω στενών αγωγών, το DF62 χρησιμοποιεί μια διάταξη πλέγματος πολλαπλών-σειρών (βήμα 2,2 mm). Αυτός ο σχεδιασμός αποδίδει ένα στρογγυλεμένο, συμπαγές σώμα που ελαχιστοποιεί τη διαγώνια διάμετρο.

Το εξωτερικό είναι εντελώς ομαλό χωρίς εκτεθειμένα μεταλλικά μέρη. Αυτό διασφαλίζει ότι ο σύνδεσμος δεν πιάνει ή δεν μπλέκεται σε άλλα καλώδια ή δομικούς τοίχους κατά την εγκατάσταση.


Ένας ισχυρός μηχανισμός κλειδώματος-κλικ δίνει μια ξεκάθαρη απτική και ηχητική ανατροφοδότηση μετά το πλήρες ζευγάρωμα, αποτρέποντας τυχαίες αποσυνδέσεις υπό έντονους κραδασμούς.

Το περίβλημα του βύσματος περιλαμβάνει ένα μικρό παράθυρο ένδειξης. Οι εργαζόμενοι μπορούν να επιθεωρήσουν οπτικά εάν ο βραχίονας ασφάλισης είναι πλήρως ασφαλισμένος, μειώνοντας το ανθρώπινο σφάλμα κατά τη συναρμολόγηση.


Η σειρά διαθέτει μια δομή επαφής δύο-σημείων που διατηρεί συνεχή ηλεκτρική αγωγιμότητα ακόμα και όταν υποβάλλεται σε έντονους κραδασμούς ή συνεχή κίνηση.

Οι επαφές της υποδοχής περικλείονται σε μια προστατευτική δομή σε σχήμα κουτιού-. Αυτό αποτρέπει την κάμψη ή την παραμόρφωση των εσωτερικών ακροδεκτών ακίδων κατά το χειρισμό και την εισαγωγή.


Σε αντίθεση με τους παραδοσιακούς αδιάβροχους συνδέσμους που απαιτούν ξεχωριστές στεγανοποιήσεις καλωδίων, το DF62W συνοδεύεται από προ-εγκατεστημένες σφραγίδες.

Οι ακροδέκτες απλώς πτυχώνονται σε καλώδια και ωθούνται απευθείας στο περίβλημα. Οι πτυχώσεις του σύρματος περνούν ακριβώς μέσα από τη τσιμούχα χωρίς να απαιτούνται επιπλέον εργαλεία, επιταχύνοντας σημαντικά τους χρόνους της γραμμής παραγωγής.
