Λύσεις καλωδίωσης αυτοκινήτου με συνδέσμους TE AMP
Συγκροτήματα καλωδίων σύνδεσης 3 ακίδων έναντι 4 ακίδων για σύγχρονα συστήματα οχημάτων
Καθώς τα ηλεκτρονικά συστήματα αυτοκινήτων γίνονται όλο και πιο περίπλοκα, η αξιοπιστία των συνδέσμων και των ιμάντων καλωδίωσης διαδραματίζει κρίσιμο ρόλο στην ασφάλεια του οχήματος, την ακεραιότητα του σήματος και τη μακροπρόθεσμη- ανθεκτικότητα. Αυτός ο οδηγός διερευνά τις τεχνικές διαφορές μεταξύ των συγκροτημάτων καλωδίων TE AMP 3 ακίδων και 4 ακίδων.
Συνδεσιμότητα TE, παγκόσμιος ηγέτης στις λύσεις διασύνδεσης αυτοκινήτων, παρέχει αποδεδειγμένες-πλατφόρμες σύνδεσης AMP που χρησιμοποιούνται ευρέως σε αισθητήρες, συστήματα φωτισμού και μονάδες ελέγχου κινητήρα.
Βασιζόμενη στην τεχνολογία συνδετήρων της TE, η Premier Cable παρουσιάζει δύο νέα συγκροτήματα καλωδίων αυτοκινήτου σχεδιασμένα για διαφορετικές απαιτήσεις συστήματος:
- 3-Σύστημα καλωδίου καρφίτσας (TE AMP 282191-1) για εφαρμογές σε επίπεδο σήματος
- 4-Σύστημα καλωδίου ακίδων (TE AMP 282192-1) για συστήματα υψηλής αξιοπιστίας και πολλαπλών λειτουργιών
📋 Περιεχόμενα
1. 3-Συναρμολόγηση καλωδίου αυτοκινήτου με καρφίτσα (TE AMP 282191-1)
Επισκόπηση προϊόντος
- Σύνδεσμος:TE AMP 282191-1 (3-θέσεις)
- Μήκος καλωδίου:2 μέτρα (προσαρμόσιμο)
- Μετρητής σύρματος:18 AWG σε ανοιχτό άκρο
- Τύπος εφαρμογής:Μετάδοση σήματος χαμηλής-ισχύς
Βασικές Εφαρμογές
- Αισθητήρες ταχύτητας οχήματος (VSS)
- Συστήματα οδόμετρου/συστάδας οργάνων
- Βασικοί αισθητήρες θέσης γκαζιού (TPS)
Τεχνικά Χαρακτηριστικά & Πλεονεκτήματα
Η διαμόρφωση 3 ακίδων ακολουθεί μια τυπική αρχιτεκτονική:Ισχύς (VCC) + Γείωση (GND) + Έξοδος σήματος.Αυτός ο σχεδιασμός χρησιμοποιείται ευρέως σε συστήματα αισθητήρων αυτοκινήτων όπου αρκεί ένα μόνο κανάλι σήματος.
- Απλοποιημένη δομήμειώνει την πολυπλοκότητα της εγκατάστασης.
- Οικονομική-αποτελεσματική λύσηγια παραγωγή μεγάλου-όγκου.
- Σταθερή μετάδοση σήματοςγια αναλογικές ή παλμικές εξόδους.

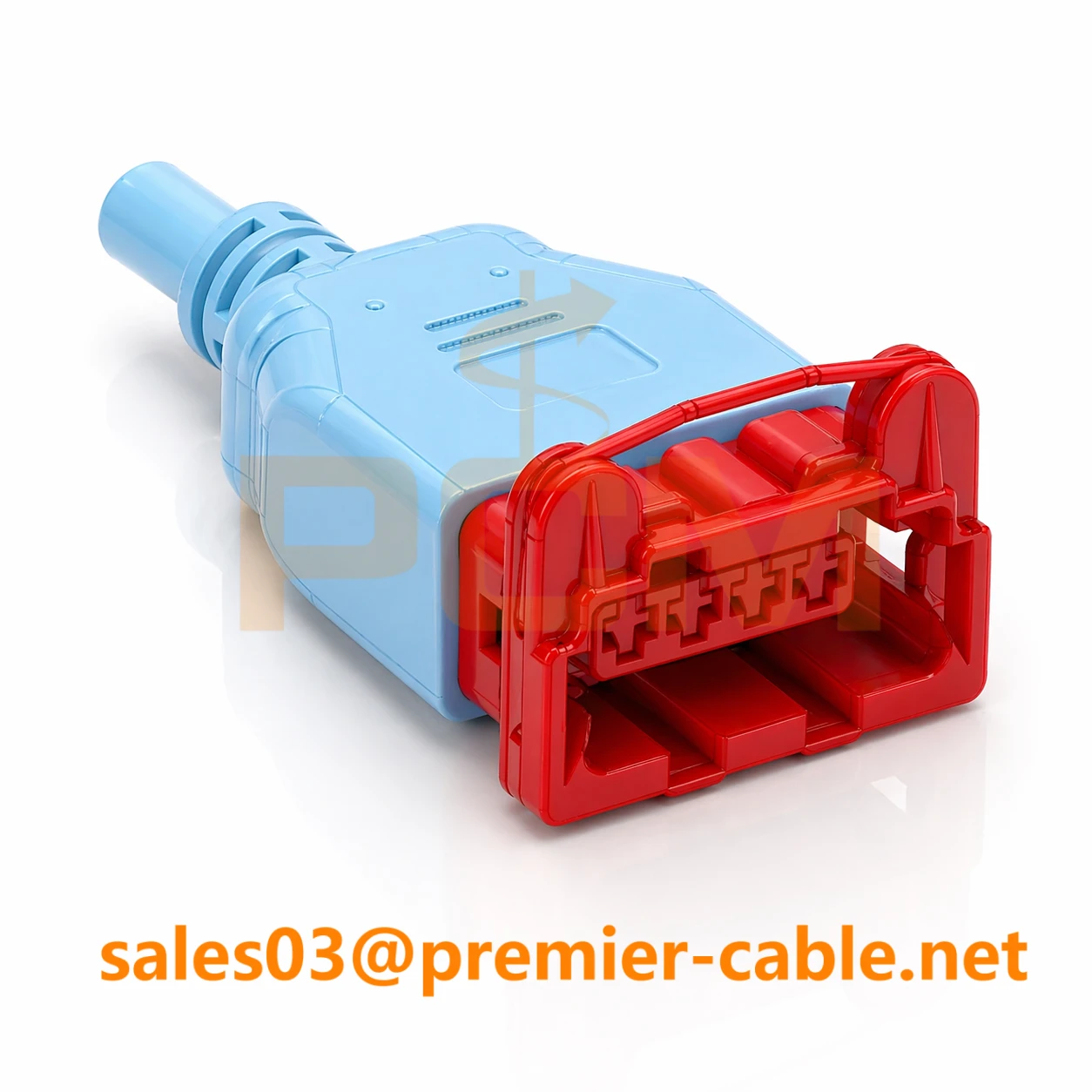

2. 4-Συναρμολόγηση καλωδίου αυτοκινήτου με καρφίτσα (TE AMP 282192-1)
Επισκόπηση προϊόντος και προδιαγραφές
- Σύνδεσμος:TE Connectivity AMP 282192-1 (4-θέσεις)
- Δομή καλωδίου:41/0,16TA × 4C + Shield (T)
- Υλικό σακακιού:FEP (φθοριούχο αιθυλένιο προπυλένιο)
- Θερμοκρασία λειτουργίας:περίπου. -40 μοίρες έως 130 μοίρες
- Επίπεδο προστασίας:έως IP54K (ονομαστική τάση: 24V)
Τυπικές Εφαρμογές
- Συστήματα φωτισμού αυτοκινήτου:Συστήματα προβολέων LED, προσαρμοστικά μπροστινά{{0}συστήματα φωτισμού (AFS), φώτα ημέρας (DRL).
- Συστήματα πηνίου ανάφλεξης:Κυκλώματα ελέγχου ανάφλεξης κινητήρα, καλωδίωση χώρου κινητήρα υψηλής θερμοκρασίας-.
🚀 Προηγμένα χαρακτηριστικά μηχανικής
🔥 Μπουφάν FEP-υψηλών επιδόσεων
- Εξαιρετική θερμική αντίσταση (ακραίες θερμοκρασίες)
- Ανώτερη αντοχή στην υπεριώδη ακτινοβολία για εξωτερική έκθεση
- Εξαιρετική αντοχή στο κρύο για σκληρά περιβάλλοντα
🛡️ Θωρακισμένος σχεδιασμός πολλαπλών-πυρήνων
- Ενισχυμένη προστασία EMI/RFI
- Βελτιωμένη ακεραιότητα σήματος σε περιβάλλοντα υψηλού-θορύβου
- Κατάλληλο για μετάδοση ισχύος και σήματος
⚡ Ωραίες-Λανθασμένοι αγωγοί
- Προδιαγραφή: 41/0.16TA
- Αυξημένη ευελιξία και ακτίνα κάμψης
- Καλύτερη αντοχή στην κόπωση υπό τους κραδασμούς του οχήματος
3. Βασικές διαφορές: Συγκροτήματα 3 ακίδων έναντι 4 ακίδων
| Χαρακτηριστικό | Καλώδιο 3 ακίδων (282191-1) | Καλώδιο 4 ακίδων (282192-1) |
|---|---|---|
| Ηλεκτρολογικός Σχεδιασμός | Μονό σήμα | Πολυ-σήμα / διπλό-κανάλι |
| Περίπλοκο | Χαμηλός | Ψηλά |
| Τυπική χρήση | Αισθητήρες, όργανα | Φωτισμός, συστήματα ανάφλεξης |
| Δυνατότητα σήματος | Βασικός | Προηγμένες / περιττές |
| Αντίσταση EMI | Πρότυπο | Βελτιωμένη (θωρακισμένη) |
| Επίπεδο αξιοπιστίας | Πρότυπο | Υψηλό (κρίσιμα συστήματα) |
4. Εφαρμογή-Οδηγός επιλογής βάσει επιλογής
👉 Επιλέξτε καλώδιο 3 ακίδων εάν:
- Το σύστημά σας απαιτεί μόνοένα κανάλι σήματος.
- Εργάζεστε με παραδοσιακούς αναλογικούς/παλμικούς αισθητήρες.
- Η αποδοτικότητα κόστους και η απλή εγκατάσταση αποτελούν προτεραιότητες.
👉 Επιλέξτε καλώδιο 4 ακίδων εάν:
- Απαιτούνται πολλαπλά σήματα ή γραμμές ελέγχου.
- Η εφαρμογή περιλαμβάνειυψηλές θερμοκρασίες(π.χ. θέση κινητήρα).
- Αντίσταση EMIκαι η αξιοπιστία του συστήματος είναι κρίσιμα.
- Σχεδιάζετε για προηγμένα ηλεκτρονικά αυτοκινήτων (LED, AFS).
5. Γιατί η επιλογή υλικού έχει σημασία στην καλωδίωση αυτοκινήτων
Η χρήση τουFEP (φθοριούχο αιθυλένιο προπυλένιο)Η μόνωση στα συγκροτήματα καλωδίων 4 ακίδων βελτιώνει σημαντικά την απόδοση σε σύγκριση με τα τυπικά υλικά PVC ή XLPE.
- Διατηρεί την ηλεκτρική σταθερότητα σε υπερβολική ζέστη.
- Αντέχει σε χημική έκθεση (λάδι, υγρό φρένων, ψυκτικό).
- Παρατείνει τη διάρκεια ζωής σε σκληρά περιβάλλοντα αυτοκινήτου.
Αυτό καθιστά το FEP ιδιαίτερα κατάλληλο για συστήματα ανάφλεξης και μονάδες φωτισμού, όπου τόσο οι διακυμάνσεις της θερμοκρασίας όσο και η περιβαλλοντική καταπόνηση είναι υψηλές.
6. Συμπέρασμα: Βελτιστοποιημένες λύσεις για διαφορετικές ανάγκες
Η επιλογή μεταξύ των συγκροτημάτων καλωδίων 3- και 4 ακίδων δεν είναι απλώς δομική - επηρεάζει άμεσα την απόδοση, την ασφάλεια και την αντοχή του συστήματος.
- 3-Pin (TE AMP 282191-1):Ιδανικό για τυπικές εφαρμογές αισθητήρων με απλές απαιτήσεις σήματος.
- 4-Pin (TE AMP 282192-1):Σχεδιασμένο για συστήματα υψηλής-απόδοσης που απαιτούν πολλαπλά σήματα, θωράκιση και βελτιωμένη αξιοπιστία.
Συνδυάζοντας την αποδεδειγμένη πλατφόρμα σύνδεσης της TE Connectivity με την προηγμένη τεχνολογία καλωδίων FEP, το Premier Cable προσφέρει ισχυρές λύσεις διασύνδεσης σε ένα ευρύ φάσμα εφαρμογών αυτοκινήτων.
Πηγή Automotive Cable Assmbles
Καλώδιο Premierκατασκευάζει-καλωδίωση αυτοκινήτων υψηλής ποιότητας χρησιμοποιώντας γνήσιους συνδέσμους TE AMP, θωράκιση FEP και προσαρμοσμένους μετρητές καλωδίων. Επικοινωνήστε με την ομάδα μηχανικών μας σήμερα για να ζητήσετε μια προσφορά ή να συζητήσετε τις απαιτήσεις προσαρμοσμένου μήκους σας.
